液动下开式堰门是一种广泛应用于水利工程、城市排水、污水处理等领域的闸门设备，其核心功能是通过液压力控制闸门的开启与关闭，实现对水流的精确调节。该设备具有结构稳定、操作灵活、密封性能好等特点，能够适应不同工况下的水流控制需求。以下将详细介绍液动下开式堰门的主要构件及其功能特点。

1. 门体结构

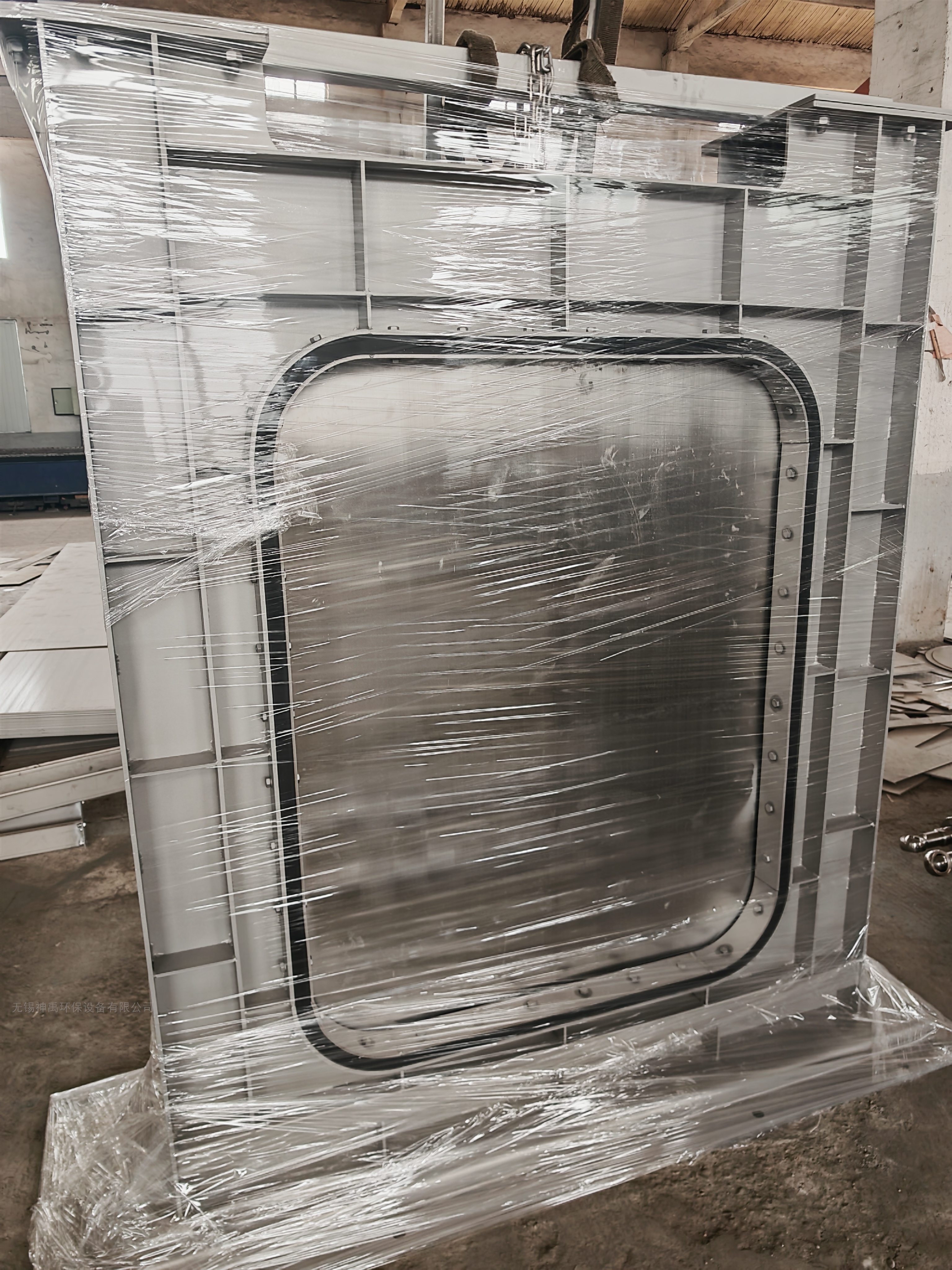

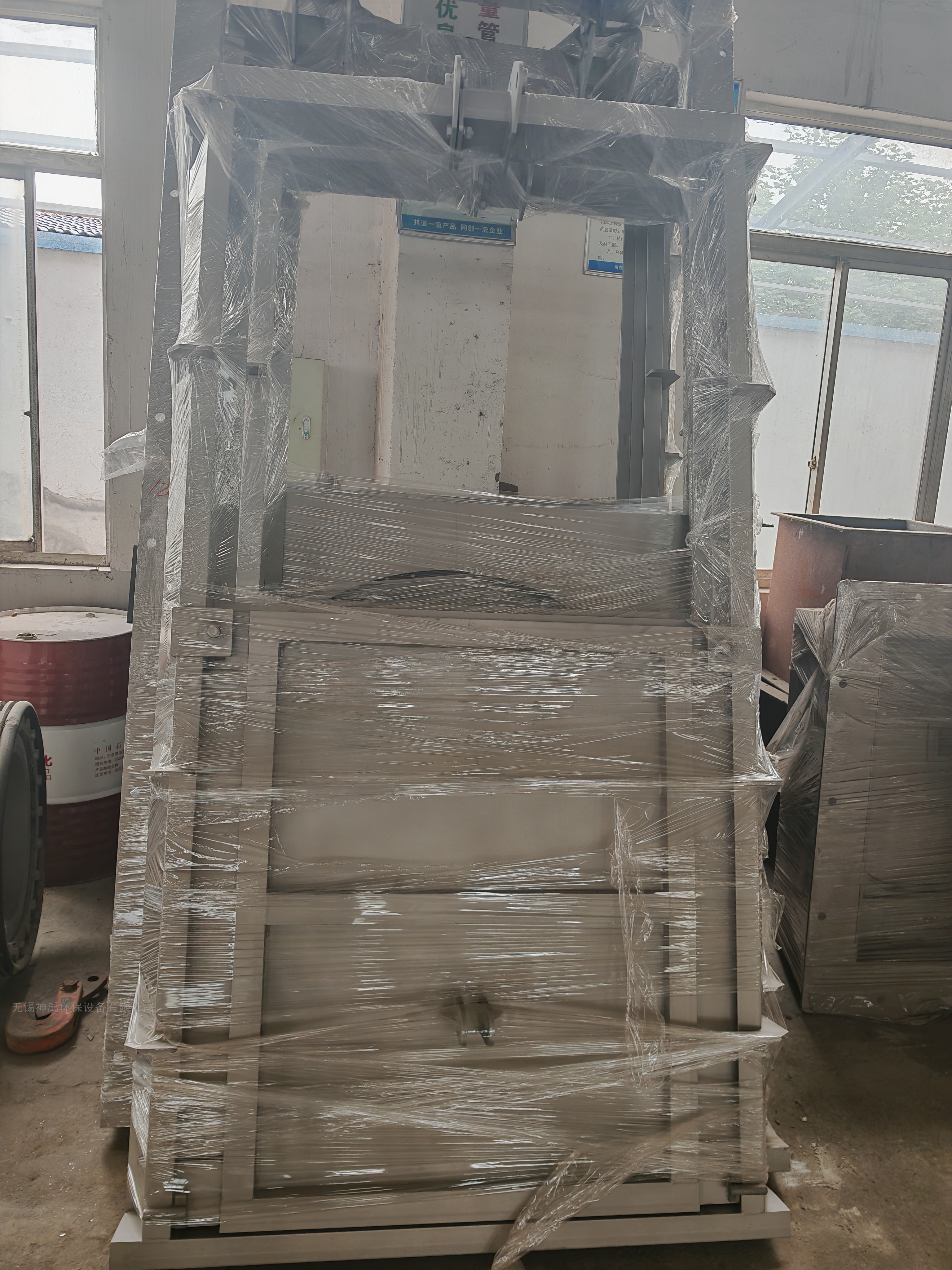

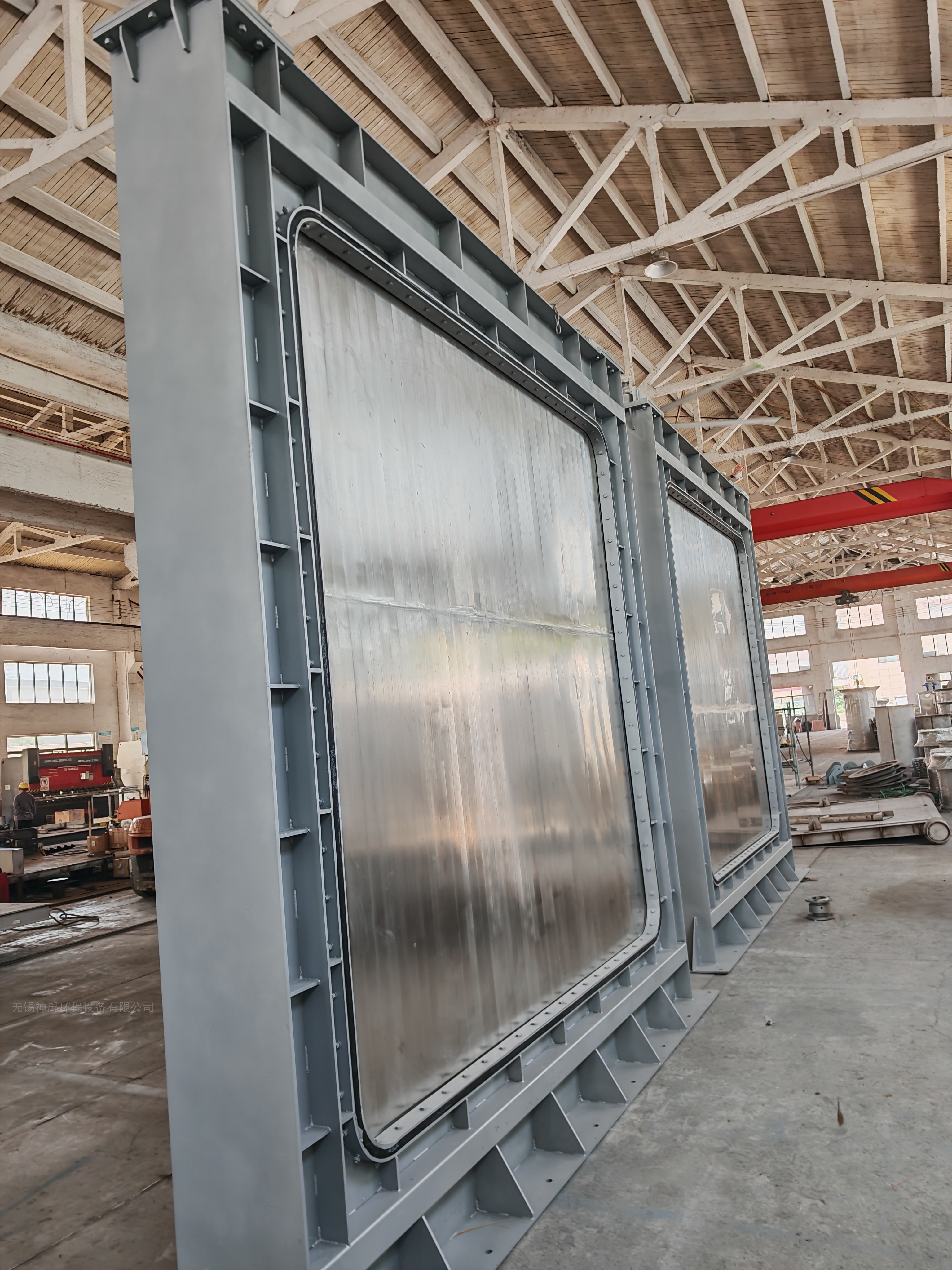

门体是液动下开式堰门的核心部件，通常采用优质钢材或不锈钢制造，以确保其强度和耐腐蚀性。门体的设计需考虑水压荷载、水流冲击等因素，因此多采用箱形结构或平板结构，以增强整体刚度和稳定性。门体的底部通常设有密封条，与门框紧密配合，确保在关闭状态下能够有效防止水流泄漏。门体的尺寸和形状需根据实际工程需求定制，常见的门体宽度从1米到10米不等，高度则根据水位差设计。
液动下开式堰门主要配件组合

2. 液压驱动系统

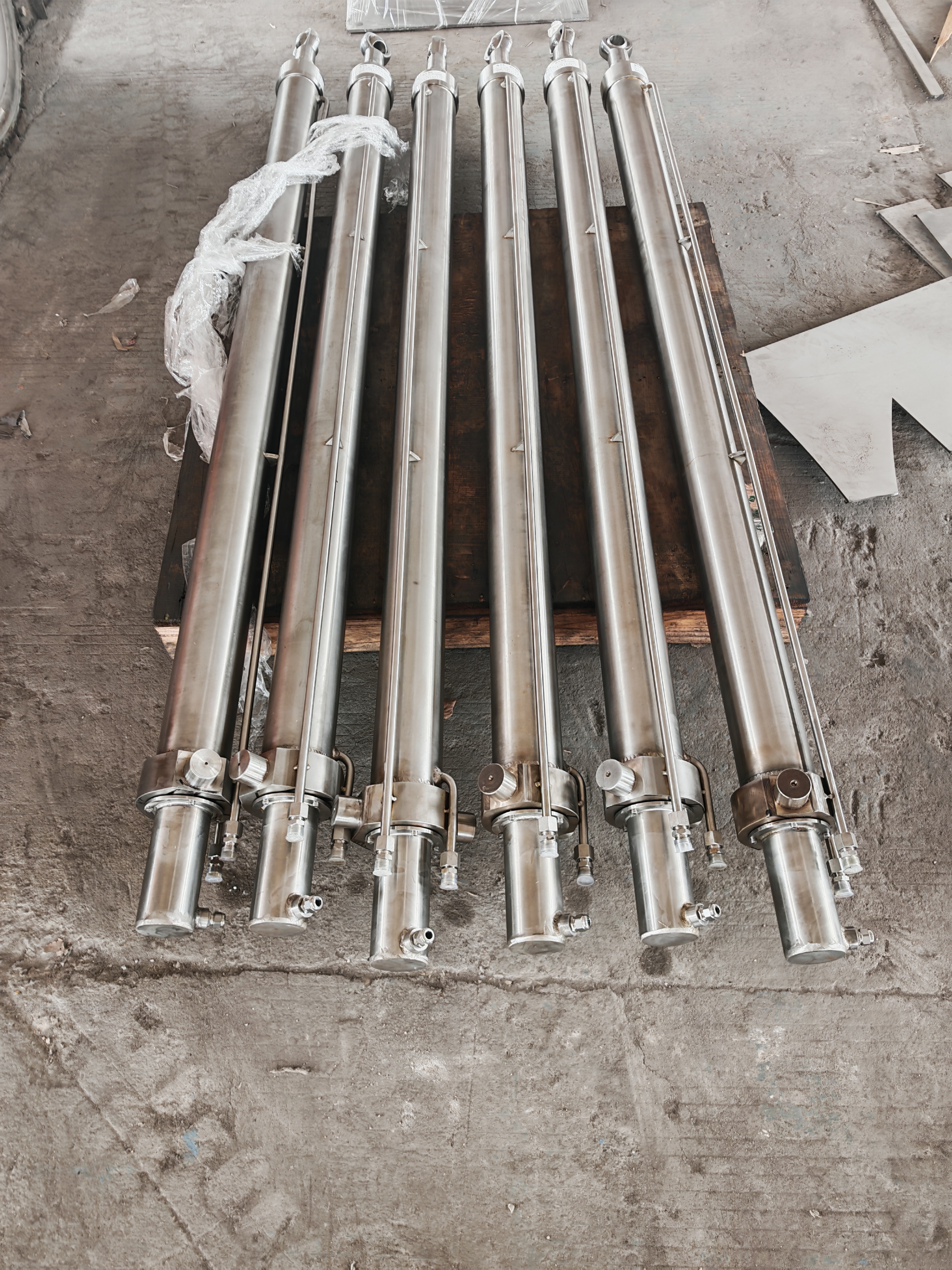

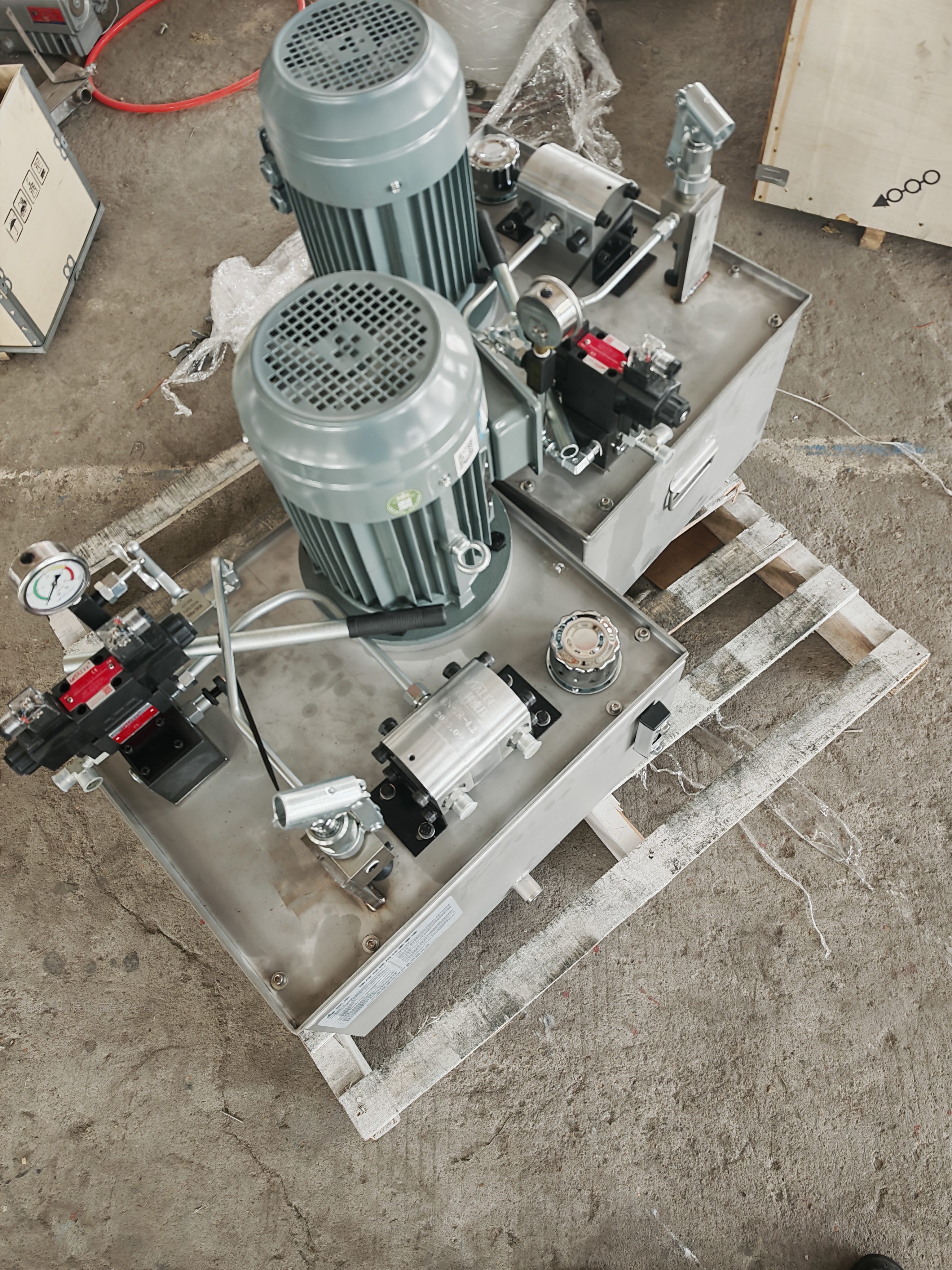

液压驱动系统是液动下开式堰门的动力来源，主要由液压缸、液压泵站、控制阀组和管路组成。液压缸通常安装在门体的两侧或底部，通过活塞杆的伸缩带动门体上下运动。液压泵站提供高压油液，控制阀组则负责调节油液的流向和压力，从而实现门体的平稳开启与关闭。液压系统的设计需考虑负载特性、响应速度以及可靠性，通常配备有压力传感器和位移传感器，以实现精确控制。
3. 门框与导轨
门框是固定门体的支撑结构，通常采用混凝土或钢结构，与堰门的安装基础牢固连接。门框的内侧设有导轨，用于引导门体的上下运动，确保门体在开启和关闭过程中保持垂直和稳定。导轨的设计需考虑摩擦力和磨损问题，通常采用耐磨材料或加装润滑装置，以延长使用寿命。门框与门体之间的间隙需严格控制，以防止水流泄漏或卡阻现象。
4. 密封装置
密封性能是液动下开式堰门的关键指标之一。常见的密封方式包括橡胶密封条、金属密封面以及复合密封结构。橡胶密封条通常安装在门体的底部和两侧，通过与门框的紧密接触实现静态密封。对于高压或高流速工况，可采用金属密封面或液压辅助密封技术，以增强密封效果。密封装置的设计需考虑水压、水质以及温度变化等因素，确保长期使用中的可靠性。
5. 控制系统
液动下开式堰门的控制系统通常包括手动控制、自动控制以及远程监控功能。手动控制用于应急操作或调试，自动控制则通过PLC（可编程逻辑控制器）或单片机实现门体的程序化运行。远程监控系统可通过传感器实时采集门体的位置、液压压力、水流状态等数据，并通过网络传输至控制中心，便于管理人员远程操作和故障诊断。控制系统的设计需注重抗干扰能力和稳定性，以适应复杂的现场环境。

 6. 安全保护装置
为确保液动下开式堰门的安全运行，通常配备多种保护装置。例如，过载保护装置可在液压系统超压时自动停机；限位开关用于限制门体的行程，防止过度开启或关闭；应急手动释放阀可在液压系统故障时手动操作门体。此外，部分堰门还配备有防冲刷装置，以减少高速水流对门体和基础的侵蚀。

7. 辅助构件
液动下开式堰门的辅助构件包括检修平台、爬梯、防护栏等，便于设备的日常维护和检修。检修平台通常设置在门体上方或侧面，为操作人员提供安全的工作空间。爬梯和防护栏则用于保障人员进出时的安全。此外，部分堰门还配备有清污装置，如拦污栅或旋转刷，以防止杂物堵塞门体或密封面。

8. 材料与防腐处理
液动下开式堰门的工作环境通常较为恶劣，长期接触水流、泥沙及腐蚀性物质，因此材料和防腐处理至关重要。门体和液压缸通常采用不锈钢或碳钢镀锌材质，关键部位可进行喷涂环氧树脂或聚氨酯涂层。密封条多选用耐老化、耐腐蚀的橡胶材料，如EPDM或NBR。对于海水或高腐蚀性环境，还可采用阴极保护技术以延长设备寿命。

 9. 安装与调试
液动下开式堰门的安装需严格按照设计图纸和施工规范进行。安装前需检查基础结构的平整度和强度，确保门框与基础的连接牢固。液压管路的布置应避免弯折和泄漏，控制系统的接线需符合电气安全标准。调试阶段需逐步测试门体的开启、关闭、密封性能以及控制系统的响应速度，确保各项参数符合设计要求。

10. 维护与保养
定期维护是保障液动下开式堰门长期稳定运行的关键。维护内容包括液压油的更换、密封条的检查与更换、导轨的润滑以及控制系统的功能测试。对于长期不使用的堰门，需定期进行手动操作以防止部件卡死。此外，每次洪水或高负荷运行后，应对门体和液压系统进行全面检查，及时发现并处理潜在问题。

液动下开式堰门作为一种高效、可靠的水流控制设备，其性能的优劣直接取决于各构件的设计与制造质量。通过科学选材、精密加工和严格调试，可以确保其在各种复杂工况下发挥最佳效能，为水利工程和环境保护提供有力支持。
